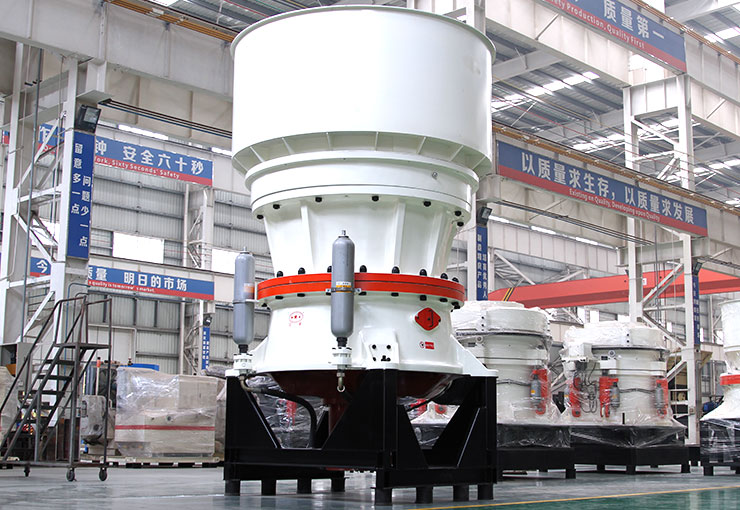

单缸圆锥破碎机是经过吸收优破碎技术研制出的具有先进水平的圆锥破碎机,广泛应用于冶金、建筑、水电、交通、化工、建材工业中。
进料粒度:≤560mm
生产能力:36-2181t/h
总重量:90-750kw
服务流程
7*24小时免费咨询热线 13017696389
免费获取报价SC(S)系列单缸液压圆锥破碎机,采用先进的破碎技术研发而成,集机械,液压,电气,智能控制等技术于一体。全新破碎机结构、优化的层压式破碎腔型和全智能自动化控制系统,使SC(S)系列单缸液压圆锥破碎机拥有传统圆锥破碎机不具备的性能特点。可以广泛地应用于中碎,细碎及超细碎作业当中。
广泛应用于冶金、建筑、水泥、水利、公路、铁路、选矿等领域,有着中碎、细碎、超细碎等作用。
单缸圆锥破碎机一般具有破碎效能高、操作简单、运行成本较低、节能降耗、绿色环保、维修方便等特点,同时破碎后的物料粒型优异,品质更为优良,因此颇受行业内用户的认可和青睐,尤其是受到金属矿、建筑砂石加工厂的大力追捧,成为行业内追捧的设备之一。
集机械、液压、电气、智能控制等技术于一体,代表着较高的破碎机技术。
MACHINE ADVANTAGE
结构简单,可靠性强,易于维护,运行花钱少
生产能力大,破碎效率高,能耗低
多种腔型结合,适应多种粒度需求
长寿命衬板

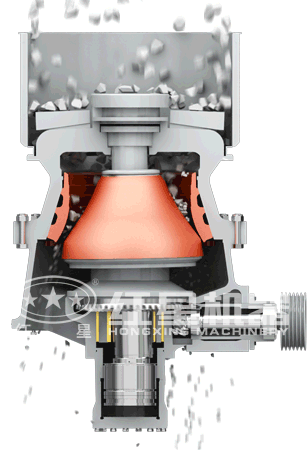

单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
SC-S中碎系列单缸液压圆锥破碎机参数:
型号 | 腔型 | 最大进料尺寸 (mm) |
最小排料口尺寸 (mm) |
装机功率 (kw) |
处理能力 (t/h) |
SC100S | C1 | 250 | 22 | 90 | 85-170 |
C2 | 200 | 19 | 90 | 70-130 | |
SC160S | C1 | 360 | 25 | 160 | 125-345 |
C2 | 300 | 22 | 160 | 108-305 | |
SC250S | C1 | 450 | 35 | 250 | 267-605 |
C2 | 400 | 29 | 250 | 225-515 | |
SC315S | C1 | 560 | 41 | 315 | 349-1050 |
C2 | 500 | 38 | 315 | 318-892 |
SC细碎系列单缸液压圆锥破碎机技术参数:
型号 | 腔型 | 最大进料尺寸 (mm) |
最小排料口尺寸 (mm) |
装机功率 (kw) |
处理能力 (t/h) |
SC100 | F1 | 150 | 10 | 90 | 45-135 |
F2 | 90 | 10 | 90 | 43-118 | |
F3 | 50 | 6 | 90 | 36-71 | |
SC160 | F1 | 200 | 13 | 160 | 69-215 |
F2 | 115 | 10 | 160 | 57-184 | |
F3 | 75 | 8 | 160 | 63-126 | |
SC250 | F1 | 215 | 16 | 250 | 116-396 |
F2 | 140 | 13 | 250 | 97-328 | |
F3 | 70 | 8 | 250 | 95-252 | |
SC315 | F1 | 275 | 16 | 315 | 177-662 |
F2 | 175 | 16 | 315 | 162-552 | |
F3 | 85 | 13 | 315 | 195-401 | |
SC560 | F1 | 300 | 22 | 560 | 448-1512 |
F2 | 195 | 19 | 560 | 380-1373 | |
F3 | 90 | 13 | 560 | 357-912 | |
SC750 | F1 | 370 | 25 | 750 | 394-2181 |
F2 | 300 | 19 | 750 | 342-2020 | |
F3 | 230 | 16 | 750 | 267-1814 | |
F4 | 120 | 13 | 750 | 248-1165 | |
F5 | 85 | 10 | 750 | 185-1170 |
更多型号也可联系我们,支持定制
